机械密封HM102系列

HM102型机械密封是一中内流内装、单端面、多弹簧非平衡型结构，符合ISO-3069、　JB1472-75标准。应用于各种离心泵、化工泵、管道泵及管道增压泵、排污泵、多级给水泵。
本系列机械密封中○型圈分丁腈橡胶、氟橡胶两种，请用户在选用时注意。
如果使用介质的腐蚀性较强，则应改○型圈为聚四氟乙烯Ｖ型圈。用户在订货时必须注意。
本系列为提高水泵产品的三化程序，谨向用户推荐选择使用。

适用范围：
◇ 密封介质：水、油、弱酸、弱碱等一般腐蚀性介质
◇ 密封压力：≤1.0 MPa
◇ 密封腔温度：
丁腈橡胶：-20～180℃
氟橡胶：-20～180℃
聚四氟乙烯Ｖ型圈：-80～250℃
◇ 转速：轴径≤φ45 ： ≤3000 转/分
轴径 >φ45 ： ≤1450 转/分

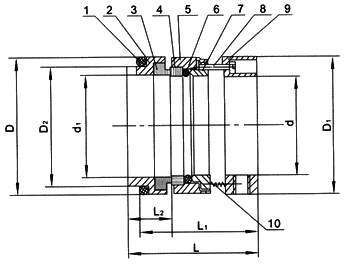

1、静环○型圈 2、静环座 3、静环 4、动环 5、动环座 6、动环○型圈7、传动座 8、连接螺钉 9、弹簧座 10、弹簧

型号	d	d1	D	D1	D2	L	L1	L2
102-25	25	26.5	40	40	34	45	38	19
102-28	28	29.5	43	43	37	45	38	19
102-30	30	31.5	45	45	39	45	38	19
102-35	35	36.5	50	50	44	50	43	20
102-40	40	41.5	58	56	52	55	48	20
102-45	45	46.5	63	62	56	57	50	20
102-50	50	51.5	70	69	62	60	53	22
102-55	55	56.5	75	74	67	60	53	22
102-60	60	61.5	80	79	72	60	53	22
102-65	65	66.5	85	84	77	62	57	23
102-70	70	71.5	92	91	83	62	57	23
102-75	75	76.5	97	96	88	65	63	25
102-80	80	81.5	105	104	95	65	63	25
102-85	85	86.5	110	109	100	65	63
